1、彎頭簡介

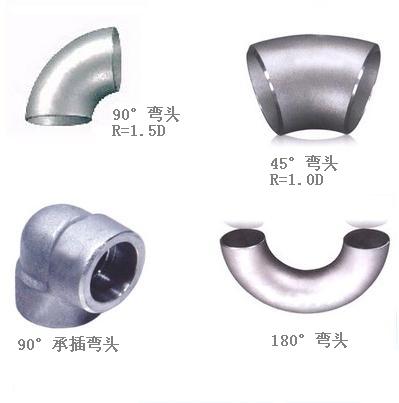

在管路系統中，彎頭是改變管路方向的管件。按角度分，有45°及90°180°三種最常用的，另外根據工程需要還包括60°等其他非正常角度彎頭。彎頭的材料有鑄鐵、不銹鋼、合金鋼、可煅鑄鐵、碳鋼、有色金屬及塑料等。與管子聯結的方式有：直接焊接（最常用的方式）法蘭聯接、熱熔連接、電熔連接、螺紋聯接及承插式聯接等。按照生產工藝可分為：焊接彎頭、沖壓彎頭、推制彎頭、鑄造彎頭等。其他名稱：90度彎頭、直角彎、愛而彎等。
2、彎頭分類
①以材質劃分碳鋼，鑄鋼，合金鋼，不銹鋼，銅，鋁合金，塑料，氬硌瀝，PVC，PPR等。
②以制作方法劃分可分為推制、壓制、鍛制、鑄造等。
③以制造標準劃分可分為國標、電標、水標、美標、德標、日標、俄標等。
④按它的曲率半徑來分：可分為長半徑彎頭和短半徑彎頭。長半徑彎頭指它的曲率半徑等于1.5倍的管子的外徑，即R=1.5D。短半徑彎頭指它的曲率半徑等于管子外徑，即R=1.0D。（D為彎頭直徑，R為曲率半徑）。
⑤若按壓力等級來分：大約有十七種，和美國的管子標準是相同的，有：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS；Sch80、SCH100、Sch120、Sch140、Sch160、XXS；其中最常用的是STD和XS兩種。
⑥按照不同形狀用途可以分為：溝槽式彎頭、卡套式彎頭、雙承彎頭、法蘭彎頭、異徑彎頭、呆座彎頭、內外牙彎頭、沖壓彎頭、推制彎頭、承插彎頭、對焊彎頭、內絲彎頭等。
3、標準：
國家標準
GB12459 鋼制對焊無縫管件
GB/T13401 鋼板制對焊管件
GB/T14383 鍛鋼制承插焊管件
GB/T14626 鍛鋼制螺紋管件
GB9112-9131 鋼制管法蘭、法蘭蓋及法蘭用墊片
化工標準：
HGJ514 碳鋼、低合金鋼無縫對焊管件
HGJ528 鋼制有縫對焊管件
HGJ10 鍛鋼制承插焊管件
HGJ529 鍛鋼制承插焊、螺紋和對焊接管臺
HGJ-44-76-91 鋼制管法蘭、墊片、緊固件
HG20592-20635 鋼制管法蘭、墊片、緊固件
日本標準
JIS B2311 通用鋼制對焊管件
JIS B2312 鋼制對焊管件
JIS B2313 鋼板制對焊管件
JIS B2316 鋼制承插焊管件
美國標準
ASME/ANSI B16.9 工廠制造的鍛鋼對焊管件
ASME/ANSI B16.11 承插焊和螺紋鍛造管件
ASME/ANSI B16.28 鋼制對焊小半徑彎頭和回頭彎
ASME B16.5 管法蘭和法蘭配件
MSS SP-43 鍛制不銹鋼對焊管件
MSS SP-83 承插焊和螺紋活接頭
MSS SP-97 承插焊、螺紋和對焊端的整體加強式管座
電力標準：
GD87-1101 火電發電廠汽水管道零件及部件典型設計手冊
DL/T515 電站彎管
中石化標準
SH3406 石油化工鋼制管法蘭
SH3408 鋼制對焊無縫管件
SH3409 鍛鋼制承插焊管件
SH3410 鋼板制對焊管件
中石油標準
SY/T0510-1998 鋼制對焊管件
SY5257-91 鋼制彎管
4、工藝流程：
無縫彎頭：彎頭是用于管道轉彎處的一種管件。在管道系統所使用的全部管件中，所占比例最大，約為80%。常見彎頭的工藝流程如下：
①高壓彎頭的工藝流程
選料—進爐—熱處理—機械加工—成品—安檢—合格品
②拉制彎頭的工藝流程
鋼管—切割—芯棒成型—整型—熱處理—加工坡口—成品—質檢—合格品
③焊接彎頭的工藝流程
鋼管—切割—沖壓—磨邊—焊接—熱處理—加工坡口—成品—質檢—合格品
因焊管管件成形所采用的工藝與無縫管件大致相同，故這里所述的無縫管件成形工藝也適用于焊管制造的管件。通常，對不同材料或壁厚的彎頭選擇不同的成形工藝。目前，制造廠常用的無縫彎頭成形工藝有熱推、沖壓、擠壓等。
a. 熱推成形

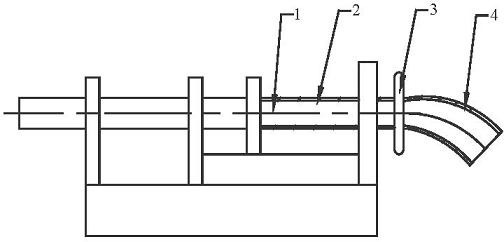

熱推彎頭成形工藝是采用專用彎頭推制機、芯模和加熱裝置，使套在模具上的坯料在推制機的推動下向前運動，在運動中被加熱、擴徑并彎曲成形的過程。熱推彎頭成形的示意圖如下：
1-模具 2-坯料 3-加熱裝置 4-正在成形的彎頭
熱推彎頭的變形特點是根據金屬材料塑性變形前后體積不變的規律確定管坯直徑，所采用的管坯直徑小于彎頭直徑，通過芯模控制坯料的變形過程，使內弧處被壓縮的金屬流動，補償?shù)揭驍U(kuò)徑而減薄的其它部位，從而得到壁厚均勻的彎頭。
熱推彎頭成形工藝具有外形美觀、壁厚均勻和連續作業，適于大批量生產的特點，因而成為碳鋼、合金鋼彎頭的主要成形方法，并也應用在某些規格的不銹鋼彎頭的成形中。
成形過程的加熱方式有中頻或高頻感應加熱（加熱圈可為多圈或單圈）、火焰加熱和反射爐加熱，采用何種加熱方式視成形產品要求和能源情況決定。
b. 沖壓成形

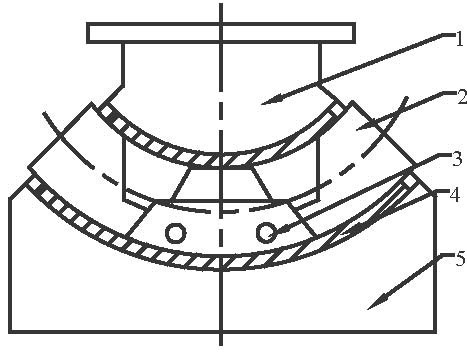

沖壓成形彎頭是最早應用于批量生產無縫彎頭的成形工藝，目前，在常用規格的彎頭生產中已被熱推法或其它成形工藝所替代，但在某些規格的彎頭中因生產數量少、壁厚過厚或產品有特殊要求時仍在使用。彎頭的沖壓成形采用與彎頭外徑相等的管坯，使用壓力機在模具中直接壓制成形。沖壓彎頭成形的示意圖如圖：
1-上模 2-端模 3-內芯 4-彎頭 5-下模
如圖所示，在沖壓前，管坯擺放在下模上，將內芯及端模裝入管坯，上模向下運動開始?jí)褐疲ㄟ^(guò)外模的約束和內模的支撐作用使彎頭成形。
與熱推工藝相比，沖壓成形的外觀質量不如前者；沖壓彎頭在成形時外弧處于拉伸狀態，沒有其它部位多余的金屬進行補償，所以外弧處的壁厚約減薄10%左右。但由于適用于單件生產和低成本的特點，故沖壓彎頭工藝多用于小批量、厚壁彎頭的制造。
沖壓彎頭分冷沖壓和熱沖壓兩種，通常根據材料性質和設備能力選擇冷沖壓或熱沖壓。
C．冷擠壓成形
冷擠壓彎頭的成形過程是使用專用的彎頭成形機，將管坯放入外模中，上下模合模后，在推桿的推動下，管坯沿內模和外模預留的間隙運動而完成成形過程。下圖為某制造廠的不銹鋼彎頭在擠壓前和擠壓后的照片。

采用內外模冷擠壓工藝制造的彎頭外形美觀、壁厚均勻、尺寸偏差小，故對于不銹鋼彎頭特別是薄壁的不銹鋼彎頭成形多采用這一工藝制造。這種工藝所使用的內外模精度要求高；對管坯的壁厚偏差要求也比較苛刻
d. 其它的成形方法
除上述三種常用的成形工藝以外，無縫彎頭成形還有采用將管坯擠壓到外模后，再通過管坯內通球的成形工藝。但這種工藝相對復雜、操作麻煩，且成形質量不如前述工藝，故較少采用。
|
