1）簡介

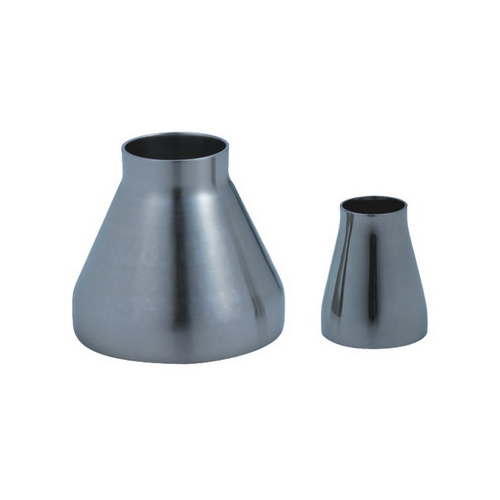

又稱大小頭。化工管件之一，用于兩種不同管徑的連接。又分為同心大 小頭和偏心大小頭兩種。大小頭材質包括不銹鋼大小頭(304、304L、316、316L)、合金鋼、碳鋼大小頭（20#、Q234、Q345等）。大小頭尺寸允許偏差應符合標準規定。大小頭的圓度不應大于相應端外徑的1%，且允許偏差為±3mm；同心大小頭兩端中心線應重合，其偏心值允許偏差為±5mm。大小頭外觀不應有裂紋、重皮，壁厚應大于大徑端管段的壁厚。表示方法是大頭直徑乘以小頭直徑，例如"8×6"表示大頭直徑是8英寸，小頭直徑是6英寸的大小頭。
2）標準
電力部標準：GD0506~0507
壓力容器配套的法蘭、管板相應標準：JB/T4700~4707-2000
執行國家標準：GB/T9112-2000
機械部標準：JB/T81-1959、JB/T74-1994
石化部標準：SH3406-1996
化工部標準：HG/T5010-1958，HG/T20592-2009
出口鍛鋼法蘭材質符合美國的ASTM A105標準
3）工藝流程
鋼制無縫異徑管（大小頭）的生產工藝流程：
原材料復檢—切割下料—壓制成型—成形—熱處理—加工坡口—成品檢驗—表面處理—標識—資料確認—包裝—儲運
異徑管（大小頭）是用于管道變徑處的一種管件。通常采用的成形工藝為縮徑壓制、擴徑壓制或縮徑加擴徑壓制，對某些規格的異徑管也可采用沖壓成形。
a. 縮徑/擴徑成形

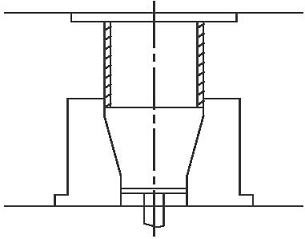

異徑管的縮徑成形工藝是將與異徑管大端直徑相等的管坯放入成形模中，通過沿管坯軸向方向的壓制，使金屬沿模腔運動并收縮成形。根據異徑管變徑的大小，分為一次壓制成形或多次壓制成形。下圖為同心異徑管的縮徑成形示意圖。
擴徑成形是采用小于異徑管大端直徑的管坯，用內沖模沿管坯內徑擴徑成形。擴徑工藝主要解決變徑偏大的異徑管不易通過縮徑成形的情況，有時根據材料和產品成形需要，將擴徑與縮徑的方法合并使用。
在縮徑或擴徑變形壓制過程中，根據不同材料和變徑情況，確定采用冷壓或熱壓。通常情況下，盡量采用冷壓，但對多次變徑而引起嚴重的加工硬化的情況、壁厚偏厚的情況或合金鋼的材料宜采用熱壓。
b. 沖壓成形
除使用鋼管為原料生產異徑管外，對部分規格的異徑管還可用鋼板采用沖壓成形工藝進行生產。拉伸所使用的沖模形狀參照異徑管內表面尺寸設計，用沖模將下料后的鋼板沖壓拉伸成形。 |
