經過特殊處理的球體與閥座，特別適用于高溫度及含各種粉塵與固體顆粒的介質。
1、采用特別設計的補償性可動金屬閥座結構，密封可靠。
2、本系列球閥應按規定流向使用。
3、本系列球閥可配多種驅動裝置。

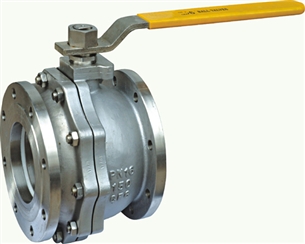

西瑪克金屬硬密封球閥采用先進的球體和閥座硬化技術。金屬硬密封球閥的球體與閥座完全采用金屬對金屬的密封方式，為了確保閥門在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊以及采用高強度高硬度陶瓷材料等，密封面材料還具有很好的耐磨擦、耐沖擊等性能。金屬硬密封球閥能夠適用于絕大多數的苛刻工況條件。防止閥門在高溫下的漲死:高溫工況下由于熱膨脹而容易引起球體與閥座的漲死，從而導致閥門無法開啟。金屬硬密封球閥采用了碟簧或彈簧加載的密封結構，在高溫下零部件的熱膨脹可以被碟簧或彈簧所吸收，故能夠保證閥門在高溫下不會被漲死，并能夠在高溫下靈活啟閉。優異的密封性能:采用獨特的球體研磨工藝，通過球體與研磨器具在空間不同方位的旋轉，使球體表面達到極高的圓度和光潔度，閥門的密封性能完全達到或超過標準要求。
主要零件及材質
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
|
GB |
ASTM |
GB |
ASTM |
|
1 |
閥體 |
WCB |
A216-WCB |
8 |
彈簧 |
60Si2Mn |
AISI 9260 |
|
2 |
密封圈 |
柔性石墨 |
柔性石墨 |
9 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304/F.G |
|
3 |
閥座 |
1Cr18Ni9Ti |
304 |
10 |
填料 |
柔性石墨 |
柔性石墨 |
|
4 |
球體 |
1Cr13 |
A276-420 |
11 |
填料壓蓋 |
WCB |
A216-WCB |
|
5 |
螺母 |
35 |
A194-2H |
12 |
擋圈 |
65Mn |
AISI 1066 |
|
6 |
螺柱 |
35CrMoA |
A193-B7 |
13 |
閥桿 |
1Cr13 |
A276-410 |
|
7 |
座墊 |
1Cr18Ni9Ti |
304 |
14 |
螺釘 |
35 |
A193-B7 |
主要性能規范
|
壓力等級 |
公稱壓力 |
磅級 |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
|
試驗壓力 |
殼體試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
|
適用工況 |
適用介質 |
紙漿、漿料、粉塵及各種固體顆粒介質 |
|
適用溫度 |
-196~≤550℃ |
|
適用規范 |
設計制造按 |
GB12237-89 API60 JP17S-48 |
|
法蘭尺寸按 |
JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214 |
|
結構長度按 |
GB12221-89ANSI B16.0 JIS B2002 |
|
檢驗試驗按 |
JB/T9092-99 API598 |
注：法蘭石密封（浮動、固定）球閥結構尺寸與軟密封（浮動、固定）球閥結構尺寸相同。 |
