簡述:籠式雙座調節閥是壓力平衡式調節閥,閥內流體通道呈S流體線型,還設有一個改善套筒周圍流體平穩流動的導向翼,優點是壓降損失小,流量大,可調范圍廣。流量特性曲線精度高,動態穩定性好。噪音低,空化腐蝕小,調節閥動態穩定性好、噪音低、防空化,適宜控制各種溫度的高壓差流體。配用LHA多彈簧薄膜執行機構或電動執行機構,其結構緊湊、輸出力大。產品符合GB/T4213-92。
閥體 型式:直通雙座鑄造球型閥 公稱通徑:20~200mm 公稱壓力:ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa 連接型式:法蘭連接:FF、RF、RJ、LG、溝槽型、嵌入型 法蘭標準:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等 焊接連接:嵌接焊SW 材料:鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等 上閥蓋:常溫型(P):-17~+230℃ 伸長Ⅰ型(E1):-45~-17℃ +230~+566℃ 伸長Ⅱ型(E2I):-100~-45℃ 伸長Ⅱ型(E2W):-196~-100℃ 注:工作溫度不準超過各種材料的允許范圍。 壓蓋型式:螺栓壓緊式 閥內組件 閥芯型式:單座套筒式柱塞型閥芯 流量特性:等百分比特性(%)和線性特性(L),參考流量特性曲線圖 套筒形式:分離式套筒 材料:不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
執行機構 型式:LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構 膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 彈簧范圍:20~100、80~240kPa(LHA,LVA5型),190~350、190~400kPa(LVA6型) 供氣壓力:140~400kPa(LHA型)、140~280kPa(LVA5型)400~500kPa(LVA6型)、300~500kPa(LVP型) 氣源接口:Rc1/4” 環境溫度:-30~+70℃ 閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式 附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
性能 泄漏量:金屬閥座:小于閥額定容量的0.01%,符合ANSI B16.104-1976IV級軟閥座:小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級 回差:帶定位器:小于全行程的1%,不帶定位器:小于全行程的3%(LHA1型小于全行程的5%) 基本誤差:帶定位器:小于全行程的±1%,不帶定位器:小于全行程的±5% 注:采用標準的V型聚四氟乙烯填料 可調范圍:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)
CRv值和行程
I.高容量閥芯
公稱通徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
閥座直徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
額定Cv值 |
等百分比特性 |
36 |
60 |
100 |
140 |
220 |
420 |
820 |
線性特性 |
40 |
75 |
110 |
150 |
240 |
435 |
850 |
額定行程 |
25 |
38 |
50 |
78 |
II.高精度流量特性閥芯
公稱通徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
閥座直徑 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
額定Cv值 |
11 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
175 |
275 |
360 |
275 |
360 |
650 |
額定行程 |
25 |
38 |
50 |
75 |

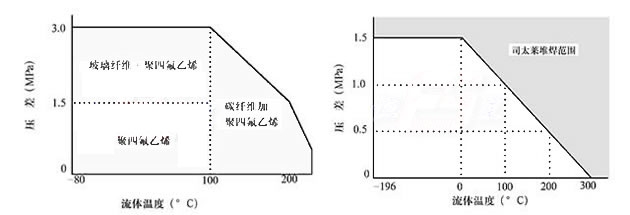

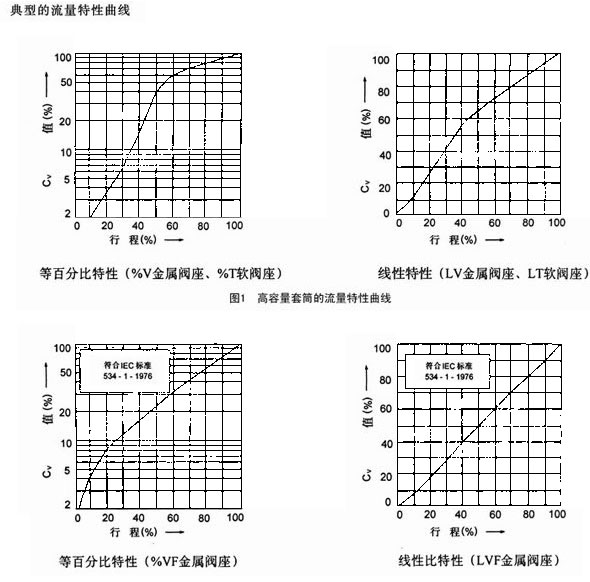

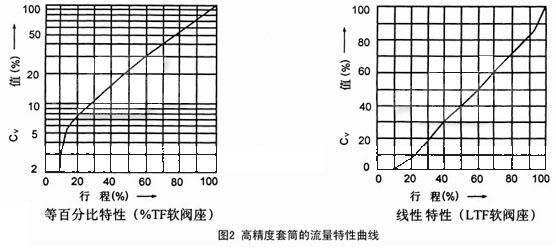

流量特性



公稱通徑 |
A |
ANSI 150 RJ |
ANSI 300 RJ |
ANSI 600 RJ |
ANSI 300 LG |
ANSI 600 LG |
ANSI 150 SW、BW |
ANSI 150、600 SW、BW |
40 |
235 |
248 |
251 |
244 |
248 |
251 |
251 |
50 |
267 |
283 |
289 |
276 |
283 |
286 |
286 |
65 |
289 |
308 |
314 |
302 |
308 |
311 |
311 |
80 |
311 |
333 |
340 |
327 |
333 |
337 |
337 |
100 |
365 |
384 |
397 |
378 |
391 |
394 |
394 |
150 |
464 |
489 |
511 |
483 |
505 |
473 |
508 |
200 |
556 |
584 |
613 |
578 |
606 |
568 |
610 |
注:法蘭距符合IEC534-3標準。
外形尺寸
公稱通徑 |
執行機構 |
H |
C |
φB |
E |
常溫型(P) |
伸長Ⅰ型(E1) |
伸長Ⅱ型(E2I) |
伸長Ⅱ型(E2W) |
40 |
LHA1D、R |
425 |
590 |
705 |
945 |
230 |
218 |
70 |
LHA2D、R |
500 |
665 |
780 |
1020 |
281 |
267 |
LHA3D、R |
590 |
760 |
875 |
1140 |
363 |
350 |
50 |
LHA1D、R |
425 |
595 |
710 |
950 |
230 |
218 |
80 |
LHA2D、R |
500 |
670 |
785 |
1025 |
281 |
267 |
LHA3D、R |
595 |
765 |
875 |
1140 |
363 |
350 |
65 |
LHA2D、R |
575 |
745/755 |
880 |
1130 |
281 |
267 |
88 |
LHA3D、R |
630 |
800/810 |
930 |
1180 |
363 |
350 |
LHA4D、R |
865 |
1035/1045 |
1165 |
1495 |
520 |
470 |
80 |
LHA2D、R |
580 |
755/765 |
900 |
1135 |
281 |
267 |
98 |
LHA3D、R |
635 |
810/820 |
955 |
1190 |
363 |
350 |
LHA4D、R |
870 |
1045/1055 |
1190 |
1505 |
520 |
470 |
100 |
LHA2D、R |
610 |
810/870 |
915 |
1150 |
281 |
267 |
113 |
LHA3D、R |
660 |
860/870 |
1020 |
1205 |
363 |
350 |
LHA4D、R |
890 |
1100/1110 |
1255 |
1520 |
520 |
470 |
LVA5R |
1420 |
1635 |
1820 |
2050 |
- |
620 |
LVA6R |
1160 |
1375 |
1560 |
1790 |
- |
445 |
150 |
LHA3D、R |
785 |
1020/1045 |
1250 |
1385 |
363 |
350 |
170 |
LHA4D、R |
955 |
1190/1215 |
1425 |
1570 |
520 |
470 |
LVA5R |
1480 |
1740 |
1980 |
2110 |
- |
620 |
LVA6R |
1220 |
1480 |
1720 |
1850 |
- |
445 |
200 |
LHA4D、R |
1090 |
1350 |
1580 |
1710 |
520 |
470 |
220 |
LVA5R |
1585 |
1850 |
2145 |
2275 |
- |
620 | |
